Élimination de l'eau dans un système de conditionnement d'échantillons de gaz Cela semble simple, jusqu'à ce que l'humidité modifie l'échantillon lui-même. Dans les environnements industriels réels, les gaz analysés contiennent rarement uniquement de la vapeur d'eau. Ils comprennent souvent des composés organiques volatils (COV), des gaz acides, des espèces condensables et des composants réactifs. Dans ces conditions, une méthode standard de déshumidification peut, par inadvertance, dissoudre, adsorber, réagir avec, voire détruire le gaz cible avant même qu'il n'atteigne l'analyseur de gaz. Dès lors, un problème de mesure se transforme en un problème de contrôle de procédé.
Cet article explique les principales technologies de déshumidification utilisées dans les systèmes de conditionnement d'échantillons de gaz, leur fonctionnement et comment choisir la méthode la plus adaptée. Il explore également un cas complexe impliquant acide acrylique (AA), méthacrylate de méthyle (MMA) et vapeur d'eau, montrant pourquoi les méthodes de déshumidification traditionnelles échouent parfois — et ce qui fonctionne à la place.
Pourquoi le contrôle de l'humidité est-il essentiel dans un système de conditionnement d'échantillons de gaz ?
Dans les systèmes d'analyse de gaz en ligne, y compris les analyseurs de gaz infrarouges (IR), les analyseurs de gaz à laser, la chromatographie en phase gazeuse (GC) et la spectrométrie de masse (MS), la vapeur d'eau reste l'une des sources d'interférence les plus perturbatrices.
Si l'humidité n'est pas correctement gérée, cela peut entraîner :
- Le chevauchement spectral réduit la précision analytique, notamment dans les mesures NDIR.
- Corrosion ou obstruction à l'intérieur des lignes d'échantillonnage
- Contamination du capteur et défaillance prématurée
- Perte par dissolution des gaz cibles hydrosolubles
- Fiabilité réduite des processus et lectures instables
C’est pourquoi l’une des fonctions essentielles d’un système de conditionnement d'échantillons de gaz il ne s'agit pas simplement de gaz de séchage, il s'agit de éliminer l'eau tout en préservant l'intégrité de l'échantillon.

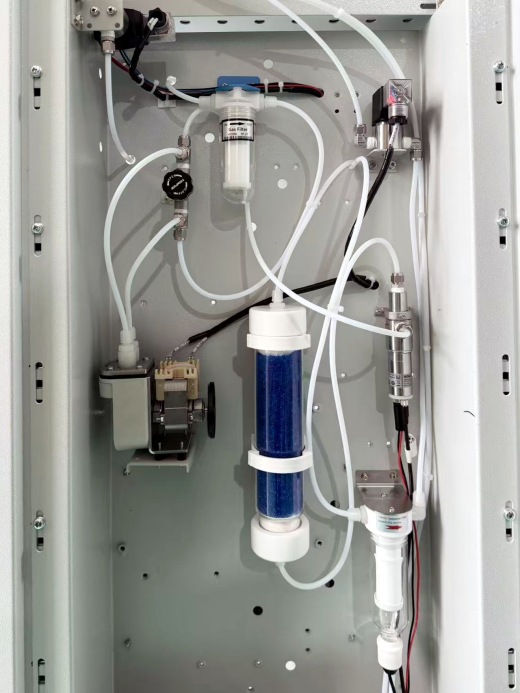

Technologies d'élimination de l'humidité
| Méthodologie | Technologies typiques | Fonctionnement | Avantages | Limites | Meilleures candidatures |
|---|---|---|---|---|---|
| Déshydratation par condensation | -Pièges à froid à compresseur - Refroidisseurs de gaz électroniques - Refroidissement par tube vortex | La température de l'échantillon chute en dessous de son point de rosée, ce qui provoque la condensation de la vapeur d'eau en liquide et sa séparation du flux gazeux. | -Fonctionnement continu -Gère de grands volumes de gaz -Technologie mature et largement adoptée | Les gaz solubles dans l'eau peuvent se dissoudre dans le condensat. -Les basses températures peuvent provoquer du givrage - Risque de perte des composés cibles | -Surveillance des gaz de combustion - Analyse des gaz de procédé -Surveillance de la qualité de l'air ambiant |
| Séchage par adsorption | - Gel de silice - Tamis moléculaire -Alumine activée -Perchlorate de magnésium | Les matériaux poreux capturent physiquement les molécules d'eau par attraction intermoléculaire. | - Capacité de séchage en profondeur - Des points de rosée inférieurs à −60 °C sont atteignables | -Nécessite une régénération ou un remplacement -Les gaz cibles peuvent également être adsorbés ou modifiés chimiquement. | - Systèmes de gaz de haute pureté -Mesure des gaz traces -Échantillonnage en laboratoire |
| Séchage par membrane | séchoirs à membrane Nafion® | L'eau traverse sélectivement la membrane et est éliminée par un gaz de balayage. | -Séchage continu -Pas de génération de condensats -Impact minimal sur de nombreux COV | Les composés polaires peuvent également imprégner. -Le coût de la membrane est relativement élevé | -Surveillance des COV - Systèmes CEMS -Analyseurs de gaz portables |
| Échantillonnage humide à chaud (méthode humide à chaud + dilution) | -Sondes chauffées - Systèmes d'échantillonnage par dilution | Au lieu d'éliminer l'eau, le système maintient l'humidité à l'état de vapeur et abaisse l'humidité relative par dilution. | -Élimine les pertes liées aux condensats -Efficace en milieu humide et en présence de gaz corrosifs | -La dilution augmente les limites de détection La conception du système devient plus complexe. | -Gaz de combustion humides après désulfuration -Surveillance des gaz d'échappement des incinérateurs |
| Cyclone et séparation gaz-liquide | -Séparateurs cycloniques -Réservoirs de séparation gaz-liquide | La force centrifuge ou la gravité élimine les gouttelettes de liquide libres. | -Structure simple –Aucun consommable | Impossible d'éliminer l'humidité en phase vapeur | -Gaz combustible humide -Gaz de tête de puits -Processus contenant des gouttelettes de condensat |
Comment choisir le système de conditionnement d'échantillons de gaz adapté ?
La sélection devrait commencer par une analyse chimique, et non par une analyse matérielle.
Posez-vous ces cinq questions :
1. L'eau interfère-t-elle avec la mesure ?
Vérifier l'absence de réactions chimiques ou de chevauchements spectraux.
2. Le gaz cible est-il soluble dans l'eau ?
Les composés tels que NH₃, HCl, les alcools et les acides organiques nécessitent une attention particulière.
3. Quel est le taux d'humidité ?
Les traces d'humidité et les flux de gaz saturés exigent des solutions différentes.
4. Un fonctionnement continu est-il requis ?
La surveillance en ligne et l'échantillonnage par lots ont des priorités de conception différentes.
5. Quel cycle de maintenance est acceptable ?
Les adsorbants se régénèrent, les condenseurs se vident et les membranes nécessitent un gaz de purge.
Pourquoi les méthodes conventionnelles d'élimination de l'humidité échouent-elles pour l'échantillonnage de l'acide acrylique et du MMA ?
Considérons un mélange gazeux contenant : acide acrylique (AA) — très polaire et acide, méthacrylate de méthyle (MMA) — hydrophobes et sujets à la polymérisation, et vapeur d'eau — forte humidité.
Les applications typiques comprennent la surveillance des gaz résiduaires des réacteurs polymères et l'analyse des gaz de sortie des séchoirs.
La difficulté réside dans le fait que ces composés se comportent très différemment lors du refroidissement. Par exemple, l'acide acrylique se condense facilement et se dissout aisément dans l'eau condensée. Le MMA, quant à lui, reste volatil et difficile à condenser. Les températures élevées augmentent le risque de polymérisation.
La condensation élimine ainsi l'eau et l'acide acrylique. Les adsorbants peuvent capturer l'acide acrylique ou réagir avec lui. Les membranes peuvent gonfler ou se dégrader.
Quel est le système de conditionnement d'échantillons de gaz recommandé pour AA + MMA + eau ?

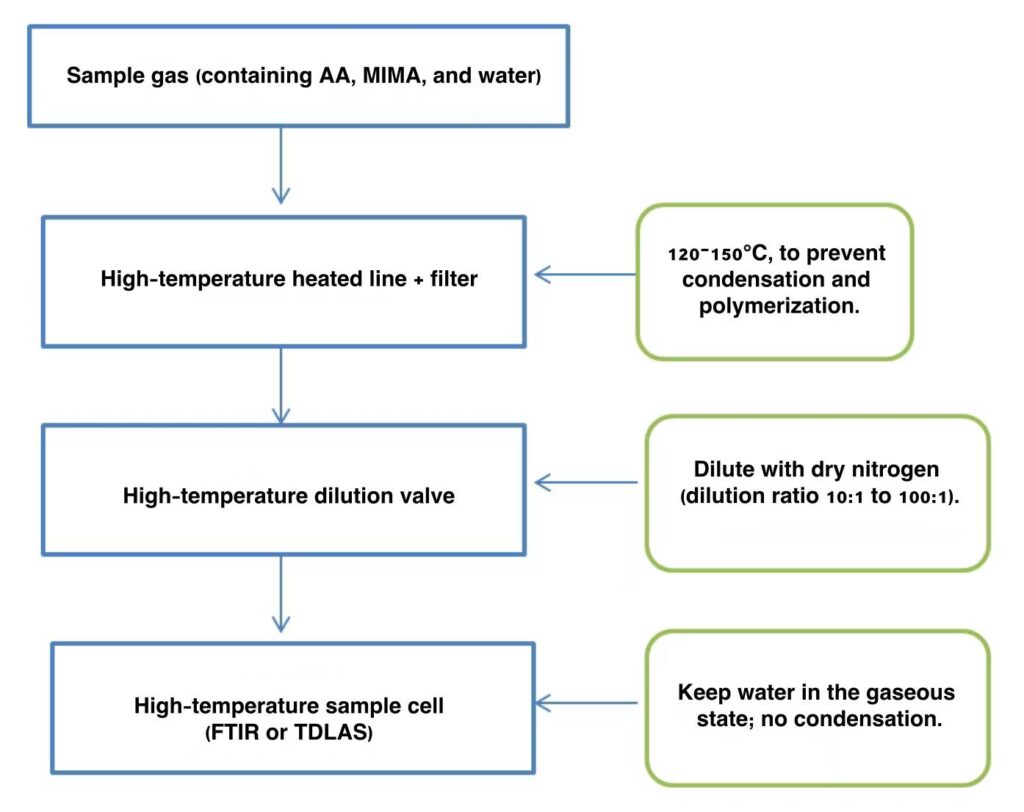

Pour cette application spécifique, la solution privilégiée est : Échantillonnage humide chauffé + dilution contrôlée. Le principe de conception est simple : éviter le changement de phase, éviter la perte de composants et préserver la composition.
Pourquoi cette méthode fonctionne
| Élément d'évaluation | Humide chauffé + dilution | Séchage conventionnel |
|---|---|---|
| Élimination de l'humidité | Non | Oui |
| perte d'acide acrylique | Un petit peu | Important |
| Risque de polymérisation | Contrôlé | Meilleure performance du béton |
| Limite de détection | Meilleure performance du béton | Coût en adjuvantation plus élevé. |
| Entretien | Nettoyage à chaud | entretien de l'adsorbant/refroidisseur |
Cette approche empêche la dissolution de l'acide acrylique dans le condensat et réduit le risque de formation de polymères dans la ligne de conditionnement. Si le séchage est inévitable, par exemple lors de l'utilisation d'analyseurs de gaz NDIR sensibles à l'humidité, une solution de compromis peut être envisagée :
- Condensation à basse température à 5-10 ° C
- Séparation gaz-liquide
- Réchauffage rapide
- Correction d'étalonnage pour les pertes inévitables d'analyte
Cette approche est plus adaptée au suivi des tendances qu'à la quantification de haute précision.
Conclusion
Une haute performance système de conditionnement d'échantillons de gaz Ce procédé ne se contente pas d'éliminer l'humidité ; il préserve la fiabilité des mesures. La condensation, l'adsorption, le séchage membranaire, la dilution et la séparation gaz-liquide présentent chacun des avantages et des inconvénients. Le choix de la méthode appropriée dépend de la composition chimique du gaz, de son taux d'humidité, des objectifs de mesure et des conditions opératoires.
En présence de composés hydrosolubles, réactifs ou polymérisables, une déshydratation excessive peut engendrer des erreurs d'analyse. La stratégie la plus fiable n'est souvent pas d'obtenir l'échantillon le plus sec, mais celui qui parvient à l'analyseur de gaz sans modification.
FAQ
Tous les systèmes de conditionnement d'échantillons de gaz doivent-ils éliminer l'eau ?
Non. Dans certaines applications, notamment avec les gaz réactifs ou solubles, le maintien de l'eau en phase vapeur permet d'obtenir des mesures plus précises.
Quelle méthode d'élimination de l'humidité entraîne la plus faible perte d'échantillon ?
Le séchage par membrane et l'échantillonnage humide à chaud préservent généralement davantage les composants cibles que la condensation ou l'adsorption.
La condensation peut-elle éliminer les COV en même temps que l'eau ?
Oui. La condensation peut dissoudre ou co-condensater les COV et les gaz acides, créant ainsi un biais de mesure.
Pourquoi utilise-t-on l'échantillonnage humide chauffé dans les procédés à forte humidité ?
Car il empêche la condensation et réduit les pertes d'analyte tout en permettant une surveillance continue.
Quelle est la plus grosse erreur à éviter lors du choix d'un système de conditionnement d'échantillons de gaz ?
Choisir une technologie de déshydratation en se basant uniquement sur la teneur en humidité au lieu d'évaluer au préalable la chimie des gaz et les interactions entre les composants.
