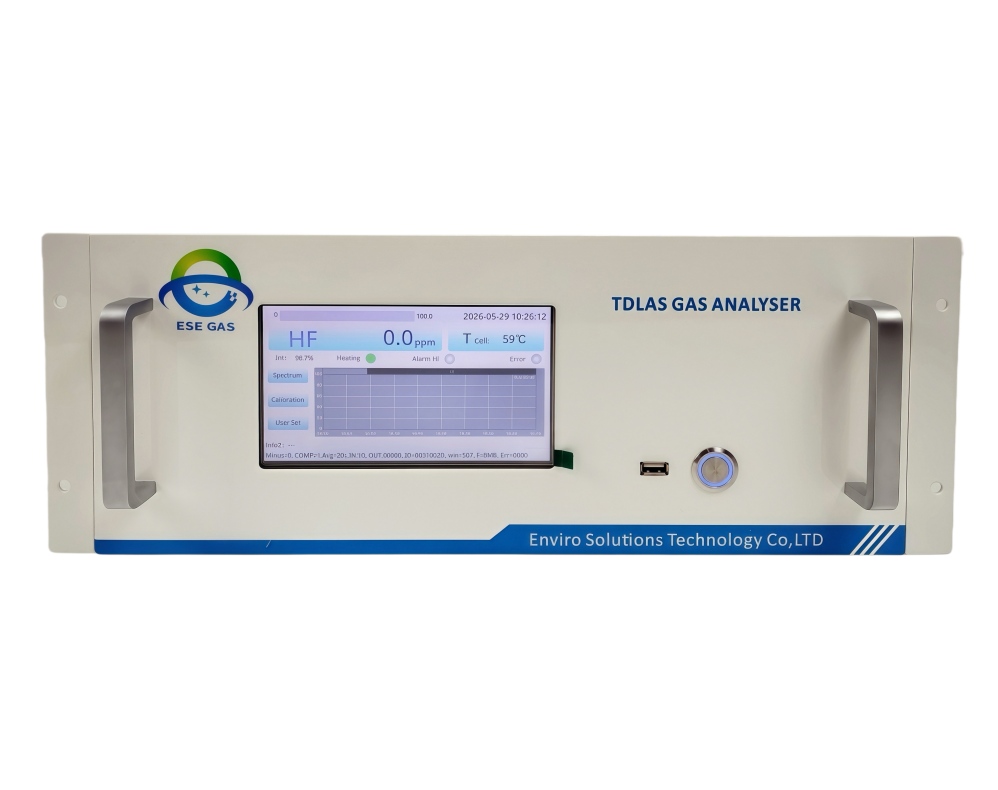

Um die Leistungsfähigkeit unter realen Bedingungen zu bewerten, führte ESEGAS eine umfassende Laborverifizierung durch. ESE-LASER-300 Online TDL HF-AnalysatorDer Test konzentrierte sich auf die wichtigsten Indikatoren, die bei der Analyse von Industriegasen von größter Bedeutung sind:
- Meßgenauigkeit
- Reproduzierbarkeit
- Langzeitstabilität
In den folgenden Abschnitten werden die Testbedingungen, die Messdaten und die Aussagekraft der Ergebnisse hinsichtlich der Gesamtleistung des Gasanalysegeräts untersucht.
Welche Testbedingungen galten für den Online-TDL-HF-Analysator?
Eine zuverlässige Leistungsbewertung beginnt mit kontrollierten Testbedingungen. Der HF-Analysator wurde unter stabilen Laborparametern getestet, die seine Fähigkeit zur genauen Messung niedriger HF-Konzentrationen überprüfen sollten.
| Parameter | Wert |
|---|---|
| Messgas | HF |
| Messbereich | 0–100 ppm |
| Auflösung | 0.1 ppm |
| Genauigkeitsspezifikation | ±1% FS |
| Umgebungstemperatur | 28°C |
| Relative Luftfeuchtigkeit | 51% RH |
| Luftdruck | 100.3 kPa |
| Standard-HF-Gas | 200 ppm HF |
| Ausgleichsgas | Nein |
| Gasflussgeschwindigkeit | 2 l / min |
| T90-Reaktionszeitanforderung | 30 s |
Der auf TDLAS basierende Online-Gasanalysator wurde an mehreren Konzentrationspunkten innerhalb seines Messbereichs getestet. Dieses Testverfahren überprüft nicht nur die Kalibrierleistung, sondern auch Linearität und Konsistenz über den gesamten Betriebsbereich.
Da HF hochreaktiv ist, gestaltet sich die Aufrechterhaltung der Messstabilität über verschiedene Konzentrationen hinweg oft schwieriger als bei der Messung von Edelgasen. Daher sind Genauigkeit, Wiederholbarkeit und Driftverhalten bei der Bewertung eines Online-TDL-HF-Analysators besonders wichtig.
Wie hat sich der Online TDL HF-Analysator während der Tests geschlagen?
| Genauigkeit | Standardwert | N2 | 20ppm | 50ppm | 80ppm | Gasdurchfluss: 2 l/min | |
| Gemessener Wert | 0.0 | 19.8 | 50.2 | 80.4 | |||
| Lösung | ≤ ± 1% FS | ||||||
| Reproduzierbarkeit | Zeiten | 1 | 2 | 3 | 4 | 5 | 6 |
| Datum | 50.2 | 50.3 | 50.1 | 50.3 | 50.2 | 50.4 | |
| Lösung | ＜ 1% | ||||||
| Stabilität (48h) | Zeit | 0h | um 18 | um 22 | um 28 | um 48 | |
| Luft/N2 | 0.0 | 0.0 | 0.1 | 0.1 | 0.2 | ||
| Spannweite | 100.1 | 100.3 | 100.2 | 100.3 | 100.5 | ||
| Null Drift | ≤ ± 1% FS | Spannendrift | ≤ ± 1% FS | ||||
Genauigkeit
Die während der Tests aufgezeichnete maximale Abweichung betrug lediglich 0.4 ppmBei einem Messbereich von 100 ppm beträgt die zulässige Spezifikation ±1 ppm. Der beobachtete Fehler blieb an jedem Messpunkt deutlich unter diesem Grenzwert.
Reproduzierbarkeit
Zu den wichtigsten Erkenntnissen gehören:
- Maximale Abweichung: 0.3 ppm
- Durchschnittswert: ca. 50.25 ppm
- Wiederholbarkeitsergebnis: besser als 1 %
Die extrem geringe Streuung zeugt von einer ausgezeichneten Messkonsistenz.
Stabilität
Nach 48 Stunden betrug die Nullpunktabweichung nur noch 0.2 ppmDieses Ergebnis stellt lediglich Folgendes dar 0.2% des Skalenendwerts, deutlich besser als die Anforderung von ±1% FS.
Die maximale Spannweitenabweichung, die während des 48-stündigen Tests beobachtet wurde, betrug lediglich 0.4 ppm. Dies entspricht 0.4 % des Skalenendwerts. Auch dieses Ergebnis blieb deutlich unterhalb der vom Gasanalysegerät vorgegebenen Toleranz.
Wie erzielt der ESEGAS Online TDL HF Analyzer diese Leistungsergebnisse?
Der Testbericht belegt hervorragende Genauigkeit, Wiederholbarkeit und Stabilität. Die wichtigere Frage lautet jedoch: Was ermöglicht dem Online-TDL-HF-Analysator ESE-LASER-300 diese konstante Leistung? Die Antwort liegt in seiner fortschrittlichen TDLAS-Plattform und dem anwendungsorientierten Systemdesign.
Die TDLAS-Technologie bildet die Grundlage für hochpräzise HF-Messungen. Der ESEGAS Online TDL HF-Analysator nutzt diese Technologie. Durchstimmbare Diodenlaser-Absorptionsspektroskopie (TDLAS) Technologie zur direkten Messung von Fluorwasserstoff.
Anstatt auf elektrochemische Reaktionen oder Breitband-Infrarotabsorption zurückzugreifen, nutzt TDLAS einen schmalbandigen Laser, der auf eine spezifische HF-Absorptionslinie abgestimmt ist. Der Gasanalysator scannt kontinuierlich diesen molekularen „Fingerabdruck“ und berechnet die Konzentration anhand der absorbierten Laserenergie.
Da der Laser ausschließlich die ausgewählte HF-Absorptionswellenlänge ansteuert, erzielt das Gasanalysegerät eine außergewöhnlich hohe Selektivität und minimiert Störungen durch Hintergrundgase. TDLAS-Systeme sind weithin bekannt für ihre überlegene spektrale Auflösung, schnelle Ansprechzeit und niedrige Nachweisgrenzen im Vergleich zu vielen herkömmlichen Gasanalysetechnologien.
Wichtige technische Merkmale sind:
- Extrem niedrige Nachweisgrenzen bis in den ppb-Bereich
- Direkte HF-Molekülabsorptionsmessung
- Hohe spektrale Auflösung
- Ausgezeichnete Resistenz gegen Übersprechen
- Online-Überwachung in Echtzeit
- Langzeit-Messstabilität
Bei anspruchsvollen Anwendungen mit Feuchtigkeit, sauren Gasen oder komplexen Prozessströmen sind diese Vorteile besonders wichtig. Der Gasanalysator kann HF zuverlässig von umgebenden Gasen unterscheiden und liefert so verlässlichere Prozessdaten. Die TDLAS-Technologie zeichnet sich insbesondere durch ihre Fähigkeit aus, hochselektive Messungen bei gleichzeitig schneller Reaktionszeit und geringem Wartungsaufwand zu ermöglichen.
Fazit
Der Online-TDL-HF-Analysator zeigte in allen wichtigen Bewertungskategorien eine starke Leistung.
Schlüsselergebnisse
- Genauigkeit: Maximale Abweichung von nur ±0.4 ppm
- Wiederholgenauigkeit: Besser als 1 %
- Null-Drift: 0.2 ppm nach 48 Stunden
- Spannenabweichung: 0.4 ppm nach 48 Stunden
- Auflösung: 0.1 ppm
- Reaktionszeit: T90 von 30 Sekunden
Alle Parameter blieben deutlich innerhalb der vorgegebenen Grenzen. ±1 % des Skalenendwerts (FS) Anforderung.
Für Branchen, die zuverlässige HF-Messungen benötigen – darunter die Fluorchemikalienproduktion, die Halbleiterfertigung, die Müllverbrennung, die Aluminiumverarbeitung und die Umweltüberwachung – Online-TDL-HF-Analysator ESE-LASER-300 bietet eine Kombination aus Genauigkeit, Stabilität und schneller Reaktionszeit, die sowohl die Einhaltung gesetzlicher Vorschriften als auch die Prozesseffizienz unterstützt.
Wenn Sie Ihren eigenen Online-TDL-HF-Analysator entwerfen möchten, kontaktieren Sie uns bitte!
Häufig gestellte Fragen:
F: Was ist ein Online-TDL-HF-Analysator?
A: An Online TDL HF-Analysator ist ein kontinuierliches Gasüberwachungssystem, das verwendet Durchstimmbare Diodenlaser-Absorptionsspektroskopie (TDLAS) Zur Echtzeitmessung von Fluorwasserstoffkonzentrationen (HF) detektiert das Analysegerät HF durch Messung einer spezifischen Molekülabsorptionswellenlänge und zeichnet sich durch hohe Selektivität, schnelle Reaktionszeit und stabilen Langzeitbetrieb aus.
F: Wie genau ist der ESE-LASER-300 Online TDL HF-Analysator?
A: Dem Testbericht zufolge erreichte der ESE-LASER-300 eine maximale Messabweichung von nur ± 0.4 ppm innerhalb eines Messbereichs von 0–100 ppm. Der größte Fehler trat am Messpunkt 80 ppm auf, wo das Analysegerät 80.4 ppm anzeigte. Dieses Ergebnis lag jedoch deutlich innerhalb der vorgegebenen Toleranz. ±1 % des Skalenendwerts (FS) Genauigkeitsanforderung.
F: Welcher Messbereich wurde für den Online TDL HF-Analysator getestet?
A: Das Analysegerät wurde über einen Zeitraum getestet. 0–100 ppm HF-Bereich mit einer auflösung von 0.1 ppmDie Kalibrierungsprüfung wurde an mehreren Konzentrationspunkten durchgeführt, darunter 0 ppm, 20 ppm, 50 ppm und 80 ppm, um Linearität und Genauigkeit über den gesamten Messbereich zu bewerten.
F: Wie reproduzierbar sind die Messergebnisse?
A: Das Analysegerät zeigte bei sechs aufeinanderfolgenden Messungen bei etwa 50 ppm HF eine ausgezeichnete Wiederholgenauigkeit. Die Messwerte lagen im Bereich von 50.1 ppm bis 50.4 ppmwas eine Gesamtvariation von nur 0.3 ppmDas Ergebnis der Wiederholbarkeit war deutlich besser als die vorgegebene Anforderung. weniger als 1%.
F: Was versteht man unter Nullpunktdrift bei einem Online-TDL-HF-Analysator?
A: Die Nullpunktdrift bezeichnet die zeitliche Veränderung des Analysatorausgangssignals bei der Messung von Nullgas. Sie spiegelt die Stabilität der Analysator-Basislinie wider. Während des 48-stündigen Stabilitätstests wies der ESE-LASER-300 eine Nullpunktdrift von lediglich [Wert fehlt] auf. 0.2 ppm, was eine ausgezeichnete Langzeitstabilität der Messungen belegt.
F: Was ist Spannweitenverschiebung und warum ist sie wichtig?
A: Die Span-Drift misst die Veränderung des Analysatorsignals bei bekannter Kalibrierkonzentration über die Zeit. Eine geringe Span-Drift deutet darauf hin, dass der Analysator seine Kalibriergenauigkeit im Dauerbetrieb beibehält. Im Prüfbericht wurde für den ESE-LASER-300 eine Span-Drift von lediglich [Wert fehlt] gemessen. 0.4 ppm nach 48 Stunden, deutlich unterhalb der Spezifikation ±1% FS.
F: Kann ein Online-TDL-HF-Analysator kontinuierlich für die industrielle Überwachung betrieben werden?
A: Ja. Online-TDL-HF-Analysatoren sind speziell für den Dauerbetrieb ausgelegt. Die geringe Nullpunktdrift, die geringe Spannendrift und das stabile optische Messprinzip machen sie ideal für die 24/7-Überwachung in industriellen Prozessströmen und Emissionskontrollsystemen.
F: Bestätigt der Prüfbericht für den ESE-LASER-300 die Einhaltung der Spezifikationen?
A: Ja. Die Testergebnisse zeigen, dass der Analysator alle wichtigen Leistungsspezifikationen erfüllt oder übertroffen hat. Genauigkeit, Wiederholgenauigkeit, Ansprechzeit, Nullpunktdrift und Spannendrift lagen alle deutlich innerhalb der angegebenen Werte. ± 1% Skalenendwert Leistungsanforderung, die eine zuverlässige Messfähigkeit für kontinuierliche HF-Überwachungsanwendungen nachweist.
